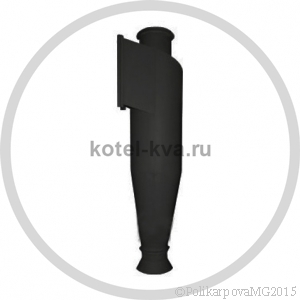

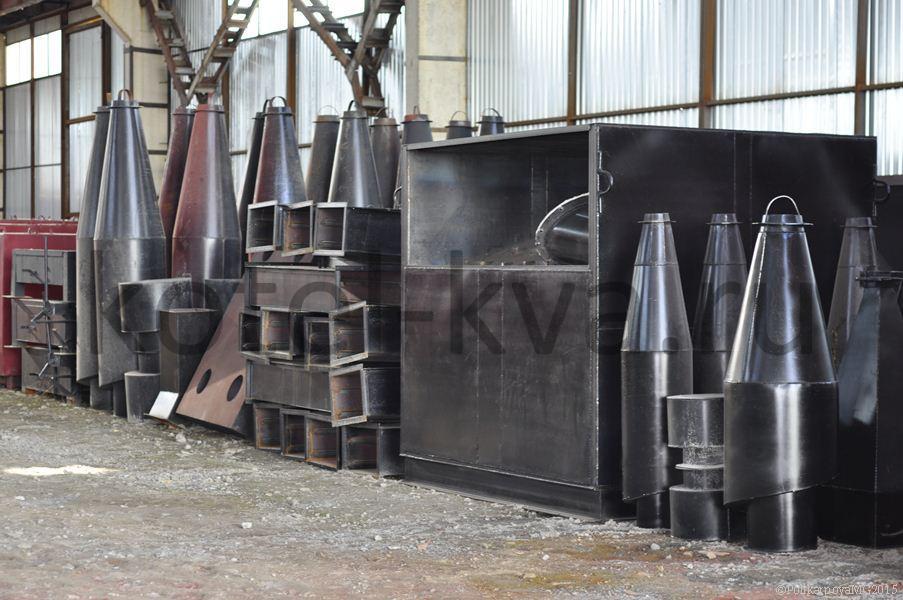

Циклоны ЦН

Циклоны ЦН - золоуловители, используемые в промышленности для очистки газов или жидкостей от взвешенных частиц. Циклоны ЦН составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности в системах аспирации и пневмотранспорта, благодаря простоте конструкции и дешевизне.

Принцип очистки в циклонах ЦН - инерционный, с использованием центробежной силы. Циклоны ЦН могут применяться для очистки газов от нескольких сотен кубометров в час до сотен тысяч м3/час.

Циклоны ЦН рекомендуется применять для улавливания:

  • золы из дымовых газов котельных установок;
  • пылевидных продуктов, уносимых из различного типа сушилок;
  • пыли, удаляемой вентиляционными установками;
  • зернистого катализатора в процессах каталитического крекинга;
  • пыли, удаляемой после помола;
  • зернистых и пылевидных продуктов, перемещающихся пневмотранспортом;
  • пыли, уносимой из аппаратов, в которых протекают процессы со взвешенными
в газах частицами.

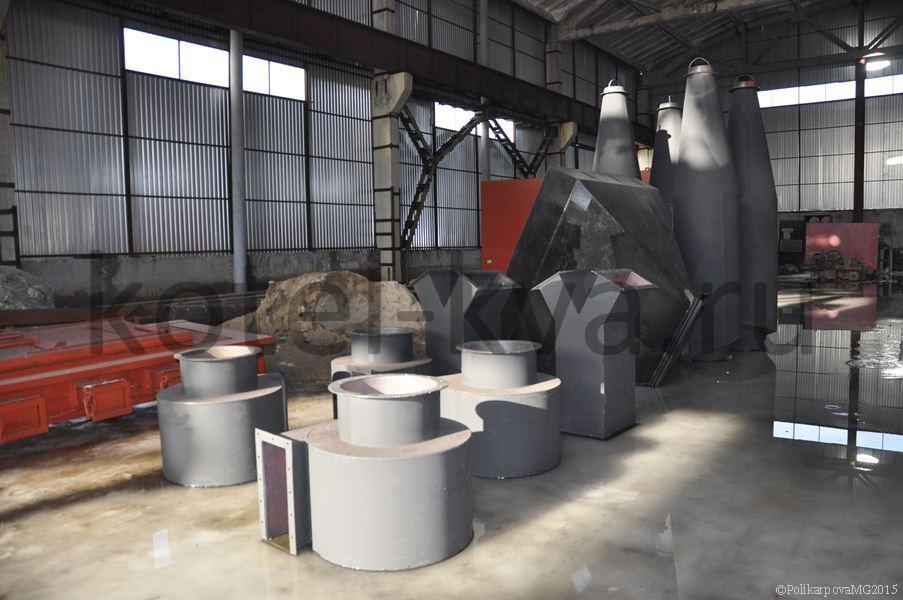

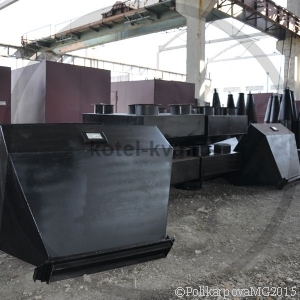

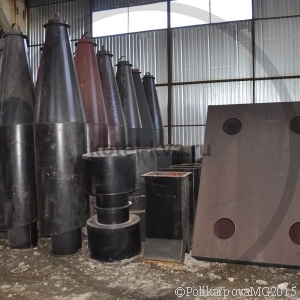

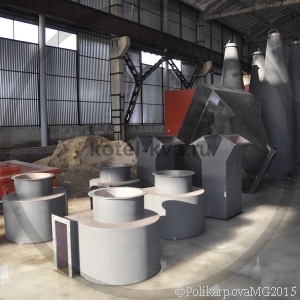

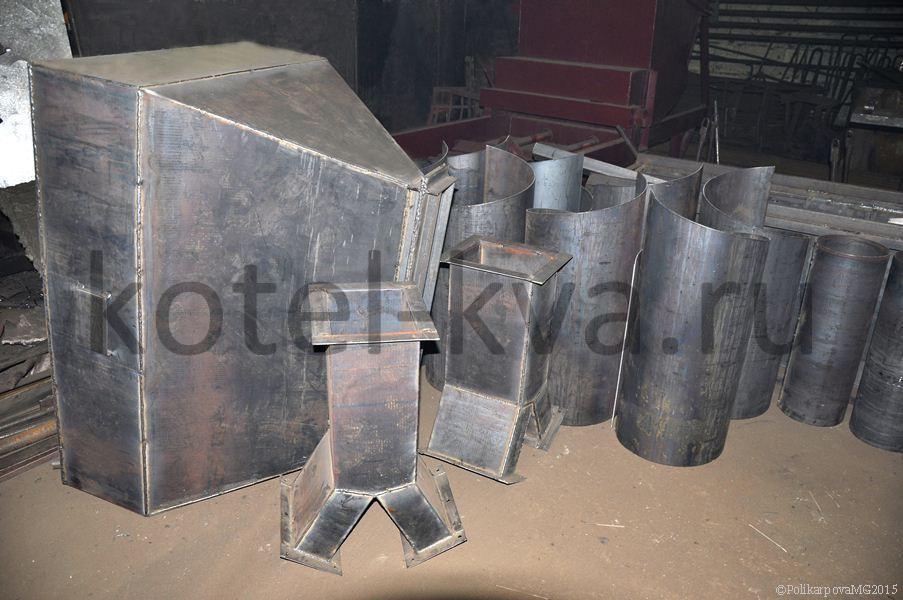

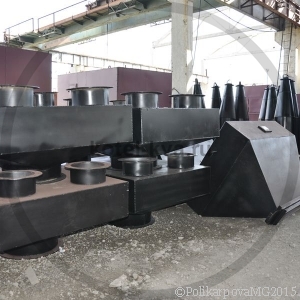

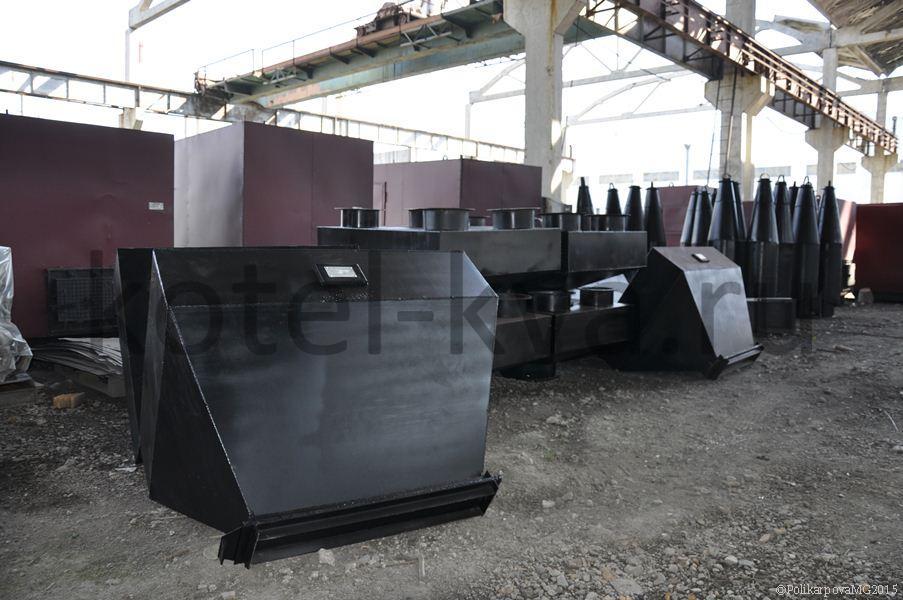

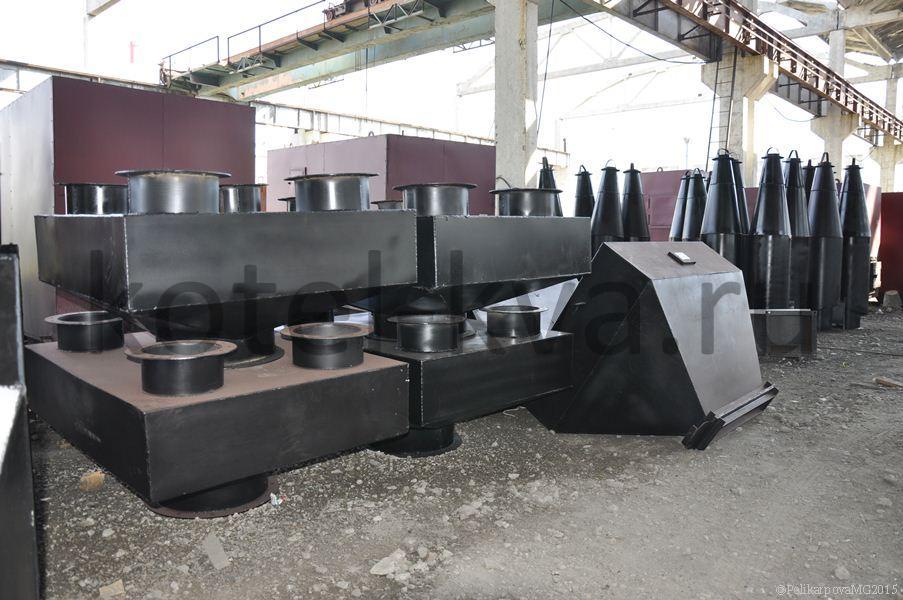

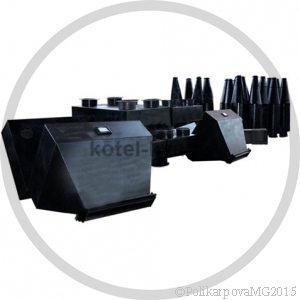

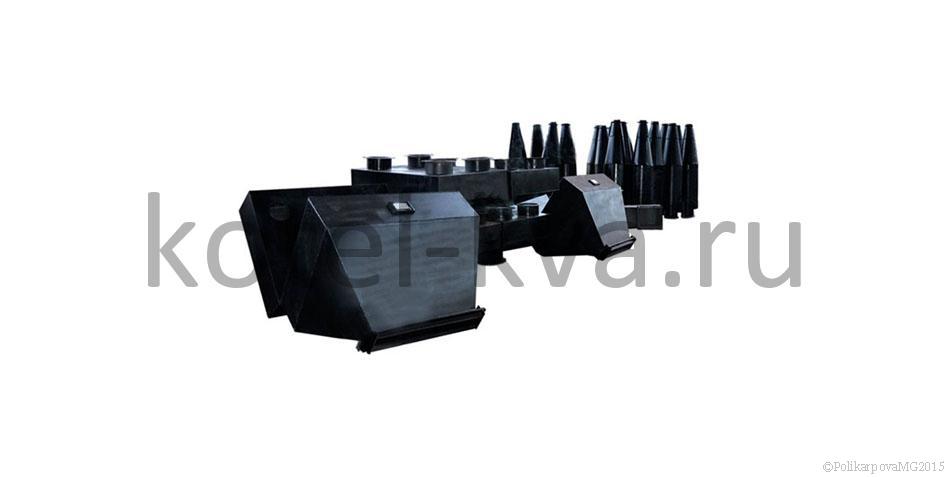

Эффективность очистки газов циклонами ЦН зависит от диаметра циклона и типа улавливаемых взвешенных твёрдых частиц. Диаметры циклонов от 200 до 1200 мм. При увеличении диаметра циклона уменьшается эффективность очистки. Поэтому при больших объёмах газа и высоких требованиях к очистке газовый поток пропускают параллельно через несколько циклонов малого диаметра. Циклоны ЦН объединяются в группы по 2, 4, 6, 8, 10, 12 и 14 элементов с общим бункером.

Допускаемая запылённость очищаемых газов зависит от диаметра циклона и для слабослипающихся пылей имеет следующие значения:

Диаметр циклона, мм 800 600 500 400 300 200 100
Допускаемая запылённость, кг/м3 2,5 2,0 1,5 1,2 1,0 до 0,8 до 0,6

Применение циклонов ЦН

Широкий диапазон типоразмеров ЦН позволяет подобрать циклоны, обеспечивающие необходимую эффективность очистки газовой среды при оптимальных удельных энергозатратах.

Циклоны ЦН 11 имеют при одинаковой эффективности наиболее высокие технико-экономические показатели.

Циклоны ЦН 15 отличаются большей производительностью, более устойчивой работой на пылях, склонных к налипанию, поэтому их эксплуатация оправдана при очистке газов с высокой концентрацией мелкой пыли или улавливании средне и сильно слипающихся пылей.

Циклоны ЦН 15 У имеют более низкие технико-экономические показатели по сравнению с циклоном ЦН 15 и их использование может быть оправдано в тех случаях, когда не предъявляются высокие требования к качеству очистки и имеются ограничения габаритов по высоте.

Циклоны ЦН 24 экономически рентабельно применять при невысоких требованиях к качеству очистки и для очистки газов со средним медианным диаметром частиц более 20 мкм. При больших расходах газов и высокой концентрации пыли в газовом потоке применение циклонов ЦН 24 может быть рекомендовано в качестве первой ступени очистки, перед аппаратами, обеспечивающими высокую эффективность, например перед циклонами СДК-ЦН-33, рукавными фильтрами или электрофильтрами.

Циклоны СДК-ЦН-33 спирально-длинноконические являются наиболее высокоэффективными и применяются для очистки газов от мелкой пыли, со средним медианным диаметром 5÷6 мкм, а также при высоких требованиях к качеству очистки.

Циклоны СК-ЦН-34 спирально-конические следует использовать при ограничениях по габаритам, они имеют также высокую эффективность при больших энергетических затратах.

Модернизированный циклон СК-ЦН-34М специально разрабатывался для использования в установках каталитического крекинга нефтепродуктов, дегидрирования бутана, а также в производстве технического углерода. Этот циклон более энергоёмкий, но является наиболее эффективным при очистке газов от мелко- дисперсных пылей.

Циклон СК-ЦН-40 по эффективности не значительно уступает циклону СДК-ЦН-33, но имеет меньшее гидравлическое сопротивление и меньшие габариты по высоте.

Конструкция циклонов ЦН

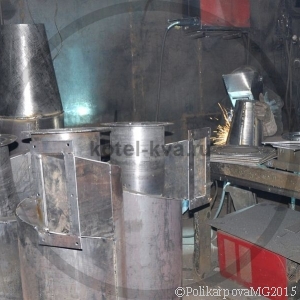

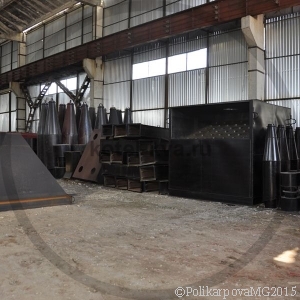

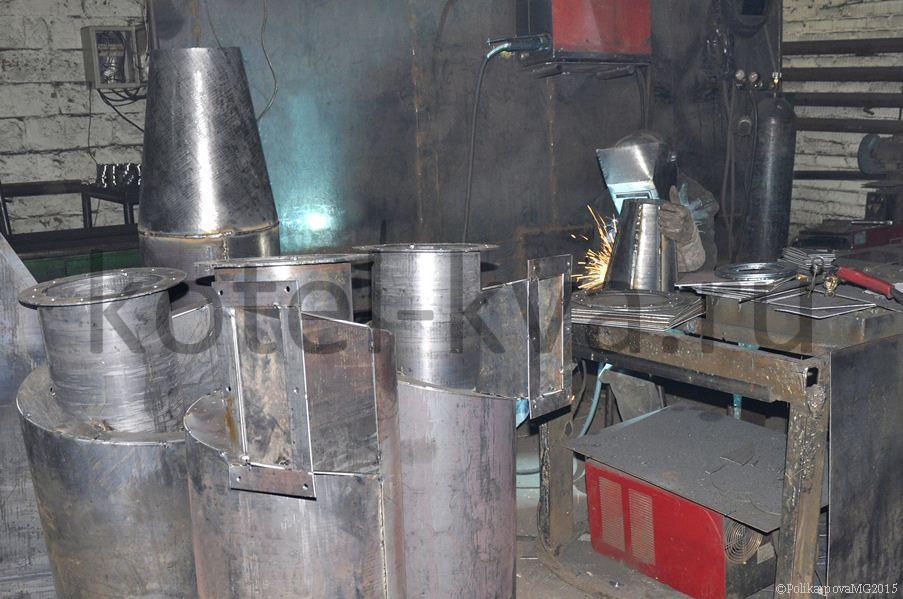

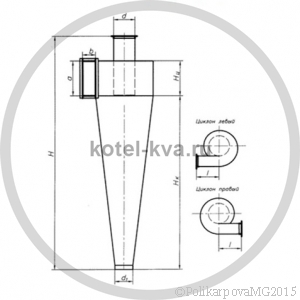

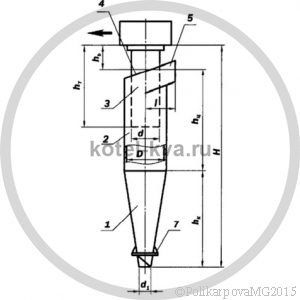

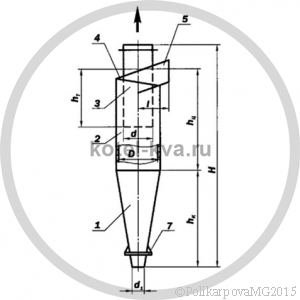

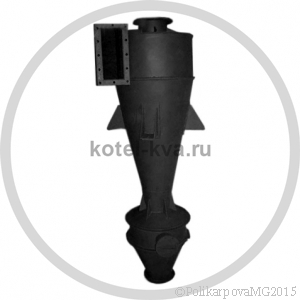

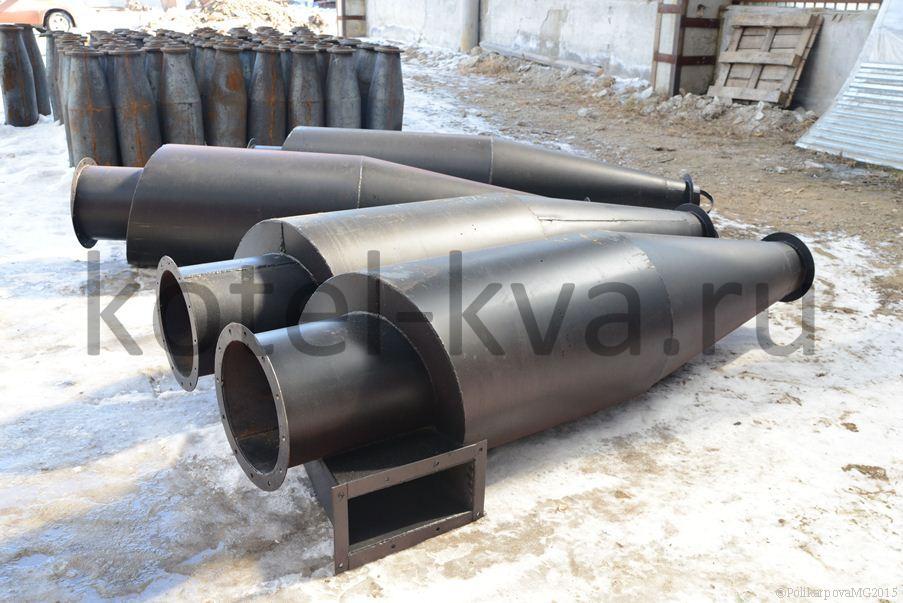

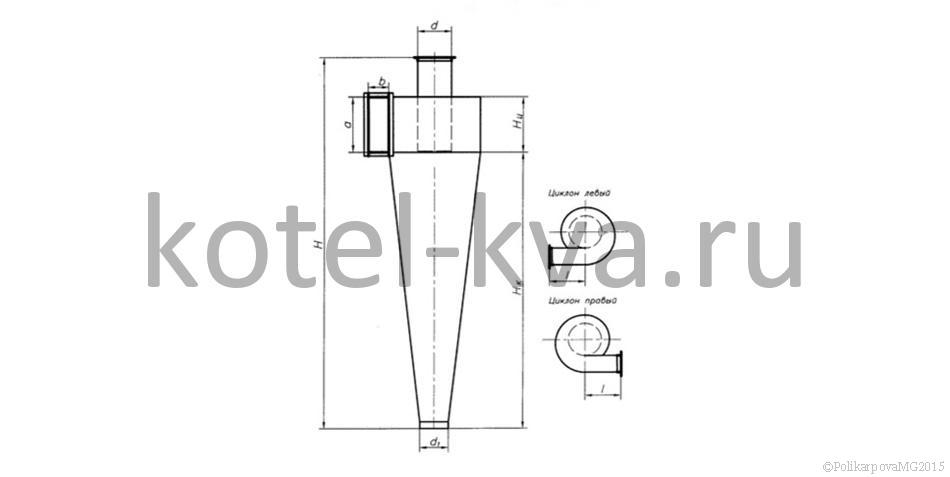

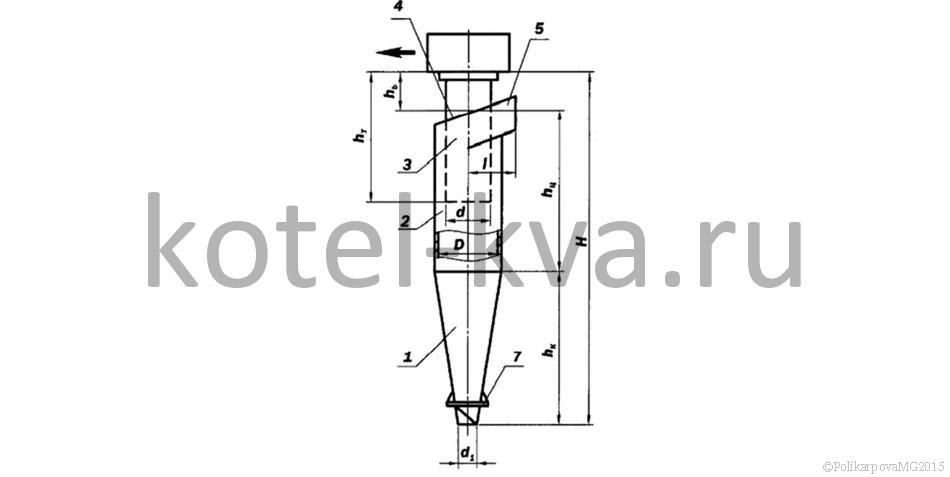

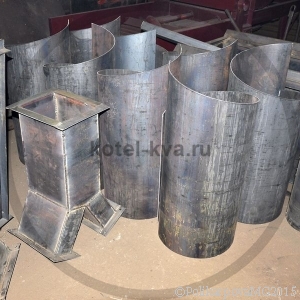

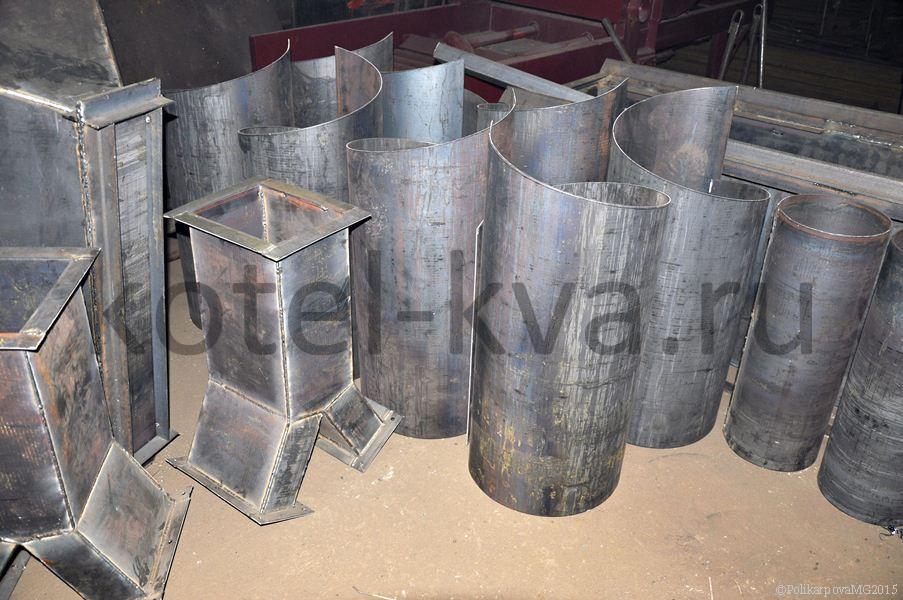

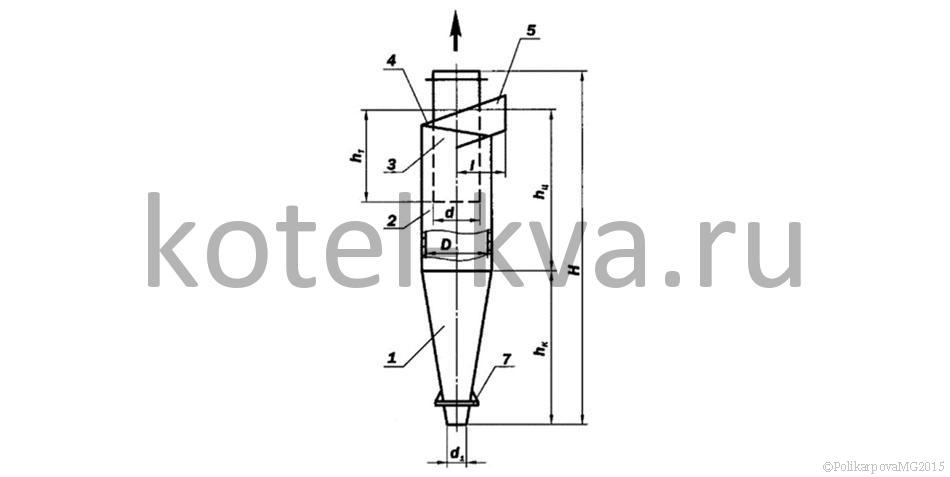

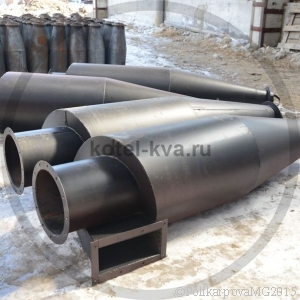

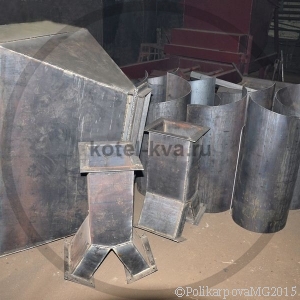

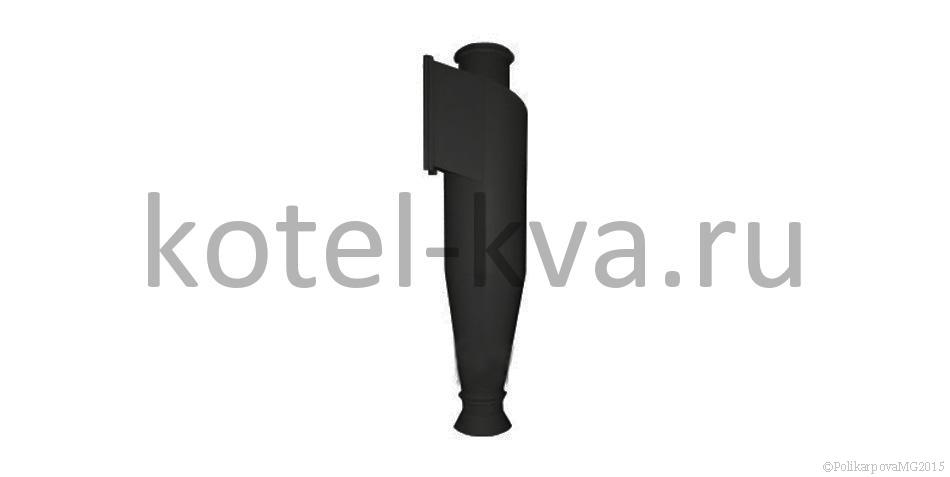

Основными элементами циклонов ЦН являются корпус, выхлопная труба и бункер. Очищаемый газ поступает в верхнюю часть корпуса, через входной патрубок, приваренный к корпусу тангенциально. Улавливание пыли происходит под действием центробежной силы, возникающей при движении газа между корпусом и выхлопной трубой. Уловленная пыль ссыпается в бункер, а очищенный газ выбрасывается через выхлопную трубу.

В зависимости от типа, циклоны ЦН имеют различные углы наклона завихрителей, различные соотношения внутреннего диаметра к их длине, ширине и высоте входного патрубка, высоте цилиндрической и конической частям циклона, диаметру выхлопной трубы и другим определяющим размерам. Все эти соотношения влияют на технические характеристики циклонов, такие как: производительность, удельные энергозатраты, эффективность улавливания пыли, фракционный состав улавливаемой пыли, потери давления в аппарате.

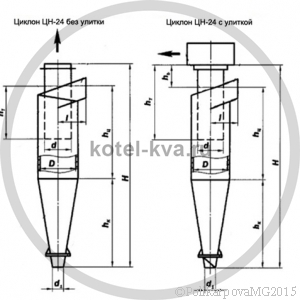

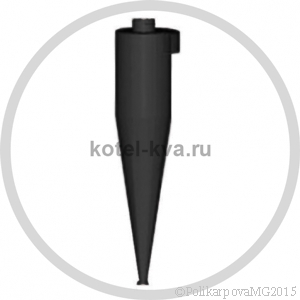

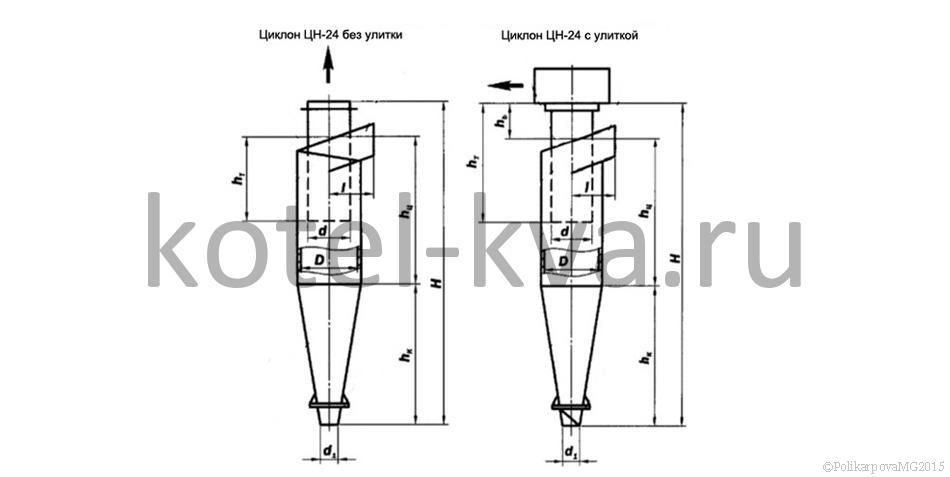

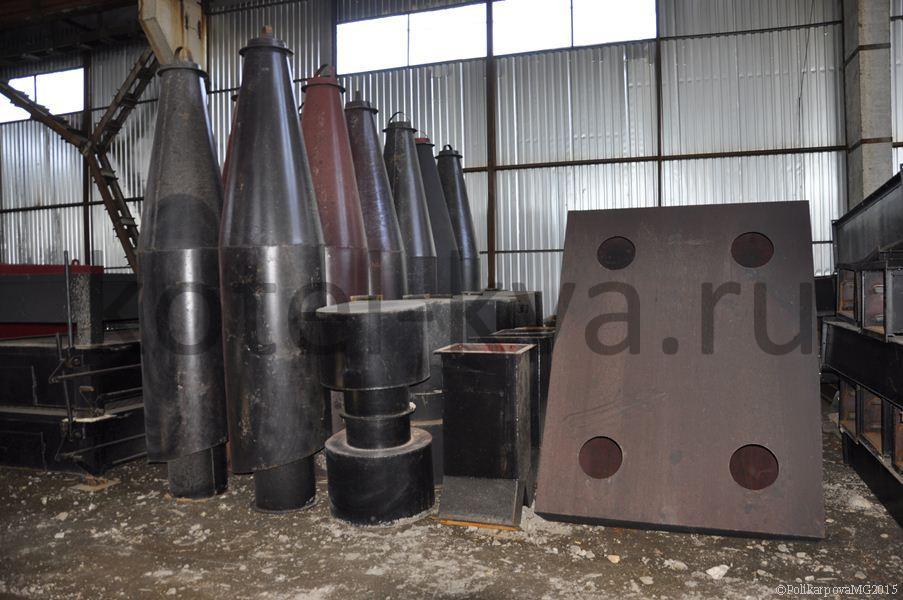

Циклоны ЦН 11, ЦН 15, ЦН 15У, ЦН 24 относятся к цилиндрическим циклонам, их особенностью является наличие удлинённой цилиндрической части, наклон крышки и входного патрубка соответственно под углом 11°, 15° и 24° и одинаковое отношение диаметра выхлопной трубы к диаметру циклона равное 0,59.

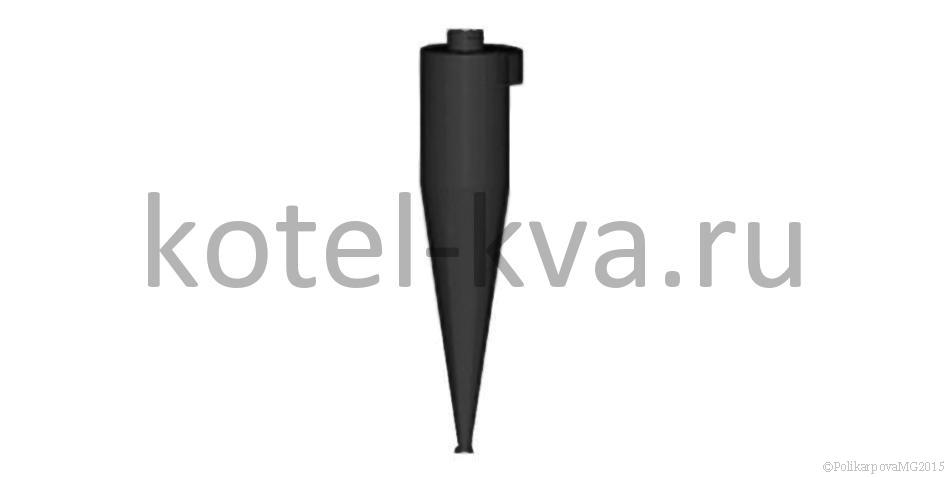

Циклон ЦН 15У (укороченный) отличается от циклона ЦН 15 меньшей высотой. Циклоны СДК ЦН 33, СК ЦН 34, СК ЦН 40 относятся к коническим циклонам. Они отличаются удлинённой конической частью, спиральным входным патрубком в виде улитки и малым отношением диаметра выхлопной трубы к диаметру корпуса цилиндра равным 0,33, 0,34 и 0,40 соответственно.

Купить циклоны ЦН

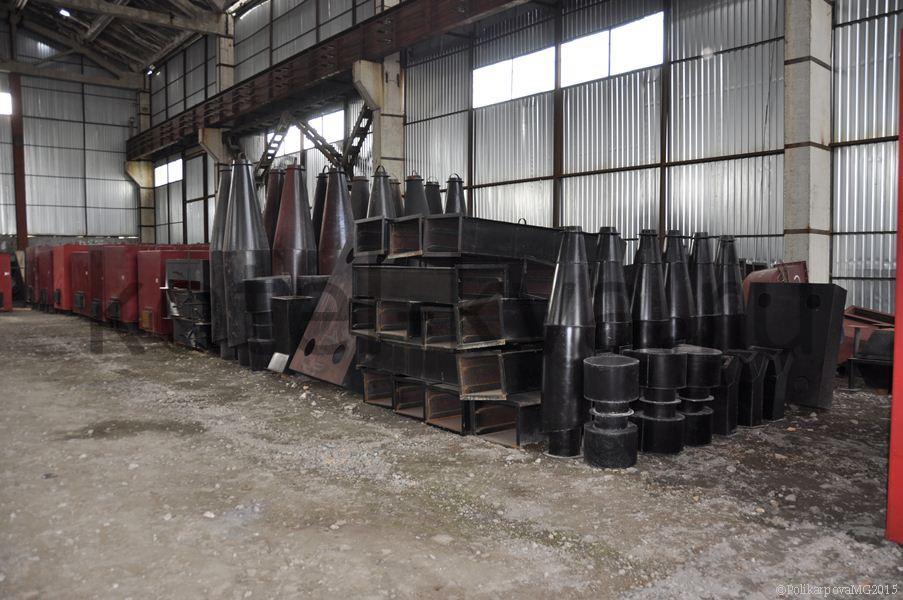

Котельный завод "Теплоэнергетик" производит и реализует циклоны различных моделей. Купить циклоны ЦН можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
